Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

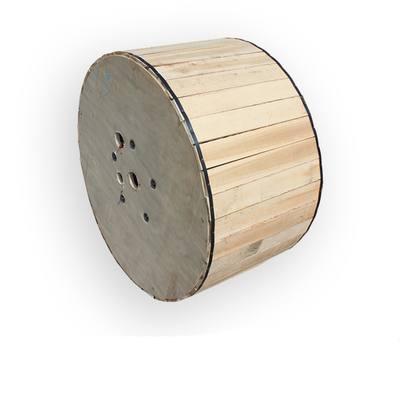

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Sertifikasi: | ISO9001/CE/ROHS |
| Menyoroti: | Kabel Serat Optik ADSS,Kabel Serat Optik ADSS,Kabel serat optik ADSS |
||

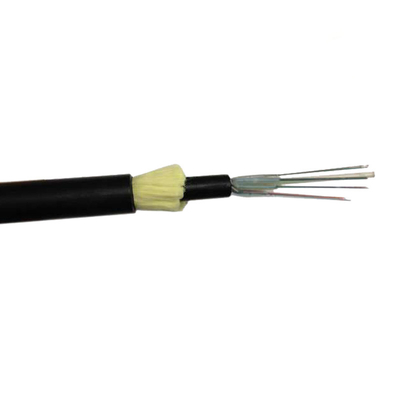

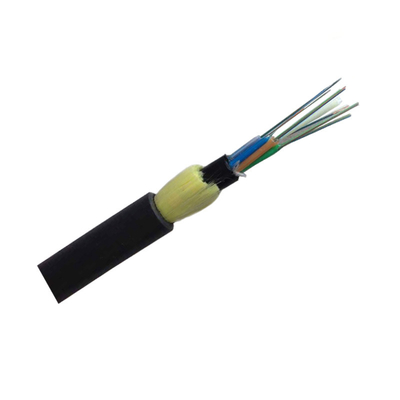

Kabel luar tabung longgar sentral non-logam ADSS Kabel serat optik LSZH Jaket SM G652D
Diskripsi:
Semua Dielektrik Self-Supporting Fiber Optic Kabel ADSS adalah tabung longgar stranded.diletakkan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi. tabung diisi dengan pengisi tahan airtabung (dan pengisi) yang terikat di sekitar FRP (Fiber Reinforced Plastic) sebagai pusat non-logamanggota kekuatan ke dalam inti kabel kompak dan melingkar.
Setelah inti kabel diisi dengan senyawa pengisi.Setelah lapisan benang aramida yang bergaris-garis diletakkan di bagian dalamlapisan sebagai anggota kekuatan, kabel dilengkapi dengan PE atau AT (anti-tracking) lapisan luar.
Fitur:
1Struktur non-logam memberikan isolasi yang baik, tahan petir yang sangat baik.
2Desain yang tepat, kontrol yang tepat untuk panjang kelebihan serat dan proses stranding yang berbeda membuat kabel
sifat mekanik dan lingkungan yang sangat baik.
3Kemampuan anti elektromagnetisme.
4. Gunakan benang aramid intensitas tinggi sebagai komponen anti tarik, kuat, ringan dan diameter kabel kecil, cocok
untuk situasi iklim yang berbeda dan rentang instalasi.
5. AT khusus (Anti-Track) perlindungan sarung luar, kemampuan anti-elektro-korosi yang kuat.
Aplikasi:
1. telekomunikasi jarak jauh, LAN di daerah tegangan tinggi atau akses ke jaringan telekomunikasi;
2. Untuk sistem transmisi daya, banyak daerah petir dan tinggi inerferensi elektromagnetik.
Lembar data:
| Ref. diameter luar mm | Berat referensi kg/km |
Refer. Tekanan kerja maksimum KN: |
Tekanan kerja maksimum yang diizinkan KN: |
Kekuatan pecah KN: |
Kekuatan anggota CSA mm2 | Modulus elastisitas KN/mm2 | Koefisien ekspansi panas × 10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | - 0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | - 0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 0.8 |
Karakteristik:
1. dapat dipasang tanpa mematikan daya
2. Kinerja AT yang sangat baik. induktif maksimum pada titik operasi lapisan AT dapat mencapai 25KV
3. Berat ringan dan diameter kecil mengurangi beban yang disebabkan oleh es dan angin dan beban pada menara dan backprops.
4Panjang bentang yang besar dan bentang terbesarnya lebih dari 1000m
5. Kinerja yang baik dari kekuatan tarik dan suhu
6. Umur desain lebih dari 30 tahun

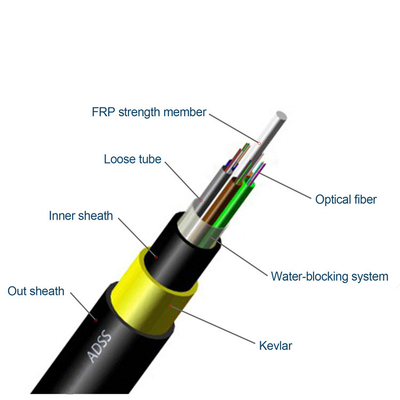

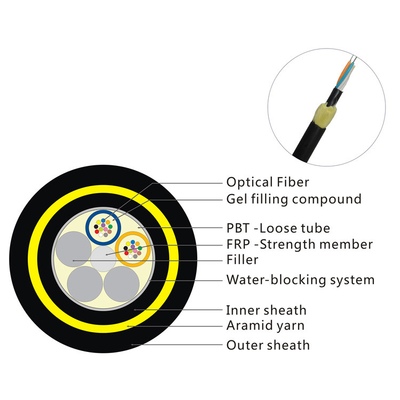

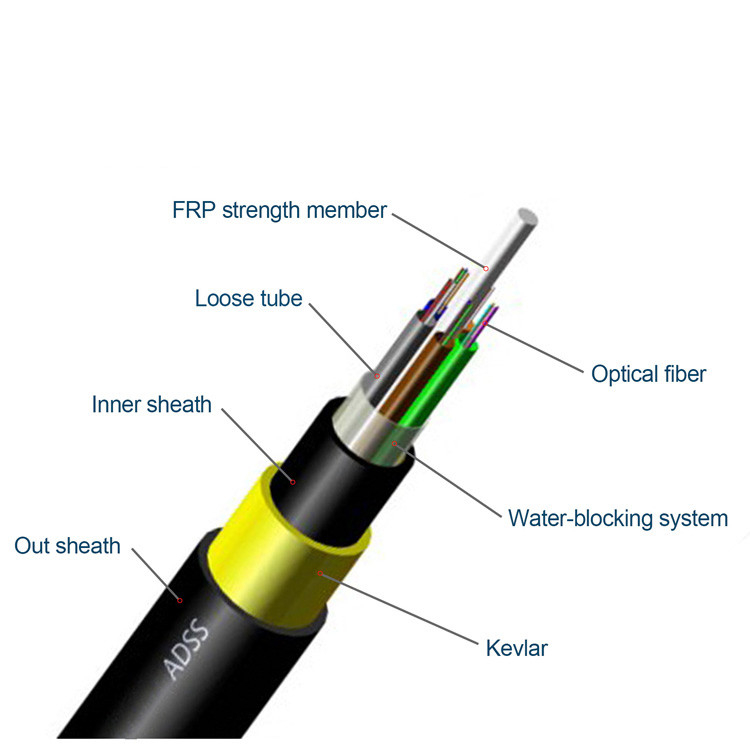

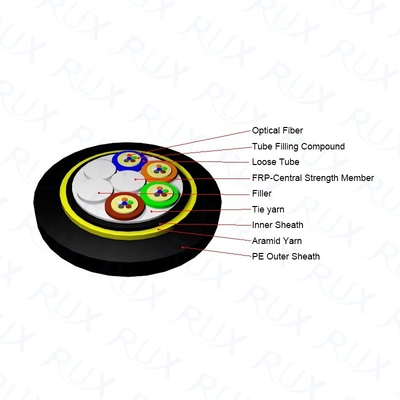

Struktur
ADSSadalah tabung longgar terikat.Serat ditempatkan ke dalam tabung longgar yang terbuat dari plastik modulus tinggi.Tabung diisi dengan senyawa pengisi tahan air.
Tabung-tabung (dan pengisi) terjebak di sekitar FRP(Fiber Reinforced Plastic), sebagai anggota kekuatan sentral non-logam ke dalam inti kabel kompak dan melingkar.dilapisi dengan lapisan dalam polietilen (PE) tipisSetelah dua lapisan benang Aramid diaplikasikan dalam dua arah di atas lapisan dalam sebagai anggota kekuatan, kabel diselesaikan dengan PE atau AT (anti-tracking) lapisan luar.
