Transceiver Optik SFP Mode Tunggal LC Dupleks 10Gb/S 1310nm
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | Transceiver Optik SFP 10GBASE LR LW,Transceiver 10GBASE LR LW,Transceiver Optik 10Gb/S |
||

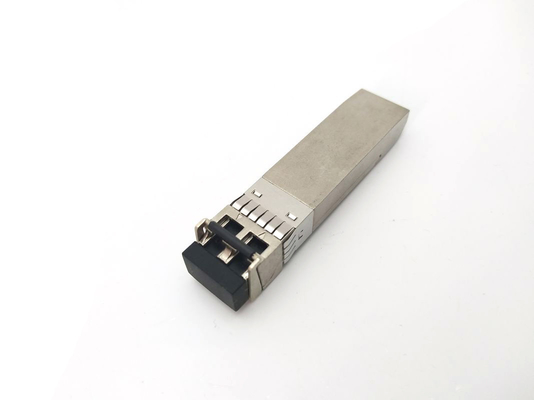

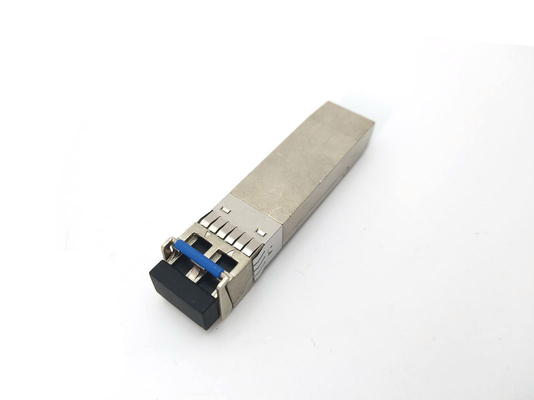

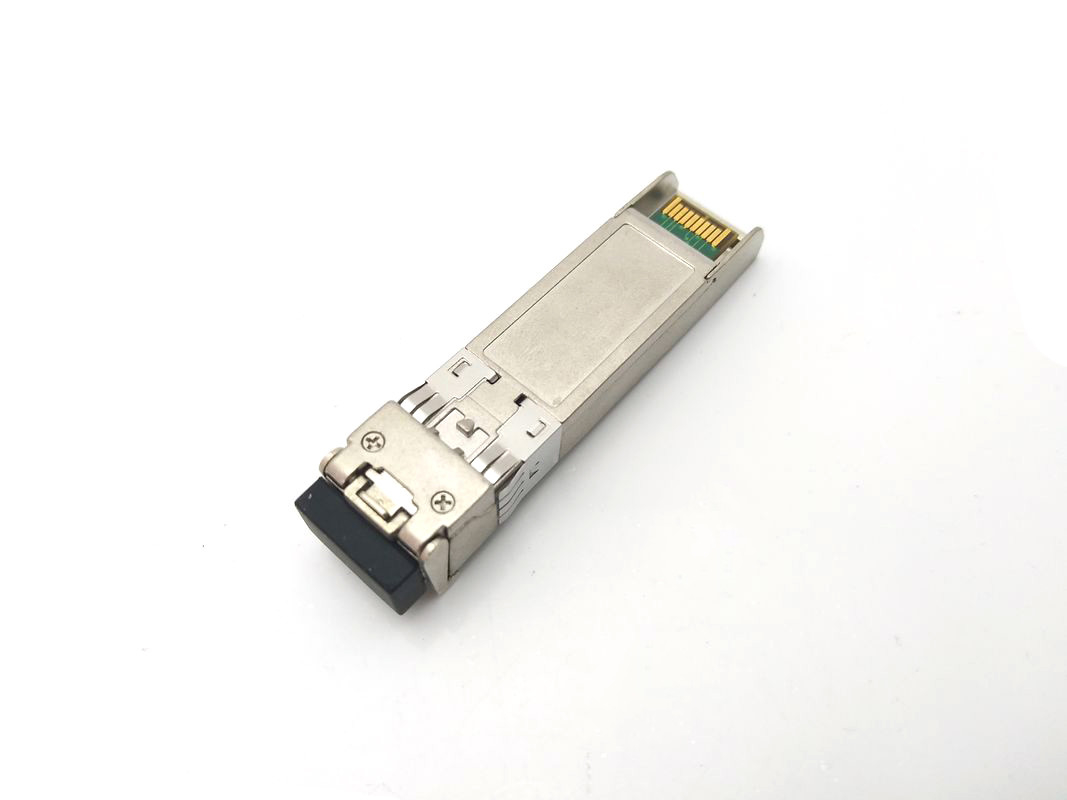

10Gb/S 1310nm Duplex LC Single Mode SFP Optical Transceiver
10Gb/s 10km SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Mode tunggal
Fitur:
- Mendukung tingkat bit 9,95 sampai 11,3Gb/s
- Pemasok panas
- Konektor LC dupleks
- Pengirim DFB 1310nm, detektor foto PIN
- SMF link hingga 10km
- Antarmuka 2 kabel untuk spesifikasi manajemen yang sesuai dengan antarmuka pemantauan diagnostik digital SFF 8472
- Sumber Daya: +3.3V
- Konsumsi daya <1,5W
- Kisaran suhu: 0 ~ 70 °C
- RoHS sesuai
Aplikasi:
- 10GBASE-LR/LW Ethernet
- SONET OC-192 / SDH
- 10G Fiber Channel
Deskripsi:
SFP+ 10G LR adalah modul transceiver optik 10Gb/s yang sangat kompak untuk aplikasi komunikasi optik serial pada 10Gb/s.SFP mengubah aliran data listrik serial 10Gb/s menjadi sinyal output optik 10Gb/s dan sinyal input optik 10Gb/s menjadi aliran data listrik serial 10Gb/sAntarmuka listrik berkecepatan tinggi 10Gb/s sepenuhnya sesuai dengan spesifikasi SFI.
Transmitter DFB berkinerja tinggi 1310nm dan penerima PIN sensitivitas tinggi memberikan kinerja unggul untuk aplikasi Ethernet hingga 10km link.
Modul SFP+ sesuai dengan SFF-8431, SFF-8432 dan IEEE 802.3ae 10GBASE-LR. Fungsi diagnostik digital tersedia melalui antarmuka serial 2-kabel, seperti yang ditentukan dalam SFF-8472.
Faktor bentuk yang sepenuhnya sesuai dengan SFP memberikan pluggability panas, upgrade port optik yang mudah dan emisi EMI rendah.
Rating Maksimal mutlak
| Parameter | Simbol | Min. | Tipikal | Maksimal. | Satuan |
| Suhu penyimpanan | TS | - 40 | +85 | °C | |
| Suhu operasi kasus | TA | 0 | 70 | °C | |
| Tegangan Supply Maksimum | Vcc | - 0.5 | 4 | V | |
| Kelembaban Relatif | RH | 0 | 85 | % |
Karakteristik listrik (T)OP= 0 sampai 70 °C, VCC = 3.135sampai 3.465Volt)
| Parameter | Simbol | Min. | Tipikal | Maksimal. | Satuan | Catatan |
| Tegangan Pasokan | Vcc | 3.135 | 3.465 | V | ||
| Arus Pasokan | Icc | 430 | mA | |||
| Konsumsi Daya | P | 1.5 | W | |||
| Bagian pemancar: | ||||||
| Impedansi diferensial masukan | Rdalam | 100 | Oh | 1 | ||
| Toleransi tegangan DC ujung tunggal input Tx (Ref VeeT) | V | - 0.3 | 4 | V | ||
| Pergeseran tegangan input diferensial | Vin, PP | 180 | 700 | mV | 2 | |
| Transmit Disable Voltage | VD | 2 | Vcc | V | 3 | |
| Transmit Aktifkan Tegangan | VKeterangan: | Sapi | Vee + 0.8 | V | ||
| Bagian penerima: | ||||||
| Toleransi tegangan output ujung tunggal | V | - 0.3 | 4 | V | ||
| Rx Tegangan Perbedaan Keluar | Vo | 300 | 850 | mV | ||
| Rx Output Rise dan Fall Time | Tr/Tf | 30 | ps | 4 | ||
| Kasalahan | VKesalahan LOS | 2 | VccHOST | V | 5 | |
| LOS Normal | VNorma LOS | Sapi | Vee + 0.8 | V | 5 | |
Catatan:
1. terhubung langsung ke TX data input pin. AC kopling dari pin ke driver laser IC.
2Menurut SFF-8431 Rev 3.0
3. ke 100 ohm terminasi diferensial.
4. 20%~80%
5. LOS adalah output kolektor terbuka. harus ditarik dengan 4,7k 10kΩ pada papan host. operasi normal adalah logika 0; kehilangan sinyal adalah logika 1. tegangan tarik maksimum adalah 5,5V.
Parameter optik ((TOP= 0 sampai 70°C, VCC = 3.135sampai 3.465Volt)
| Parameter | Simbol | Min. | Tipikal | Maksimal. | Satuan | Catatan |
| Bagian pemancar: | ||||||
| Panjang Gelombang Pusat | λt | 1290 | 1310 | 1330 | nm | |
| lebar spektrum | △λ | 1 | nm | |||
| Daya optik rata-rata | Pavg | - Delapan.2 | 0.5 | dBm | 1 | |
| Daya optik OMA | Poma | - Lima.2 | dBm | |||
| Laser mati daya | Puff. | - 30 | dBm | |||
| Rasio Kepunahan | Urgensi | 3.5 | dB | |||
| Hukuman Dispersi Transmitter | TDP | 3.2 | dB | 2 | ||
| Intensitas Relatif Kebisingan | Rin | - 128 | dB/Hz | 3 | ||
| Toleransi kerugian pengembalian optik | 20 | dB | ||||
| Bagian penerima: | ||||||
| Panjang Gelombang Pusat | λr | 1260 | 1355 | nm | ||
| Sensitivitas penerima | Sen | - 14.5 | dBm | 4 | ||
| Sensitivitas Tekanan (OMA) | SenST | -Sepuluh.3 | dBm | 4 | ||
| Los Assert | LosA | -25 | - | dBm | ||
| Los Dessert | LosD | - 15 | dBm | |||
| Los Hysteresis | LosH | 0.5 | dB | |||
| Overload | Duduk | 0 | dBm | 5 | ||
| Refleksi penerima | Rrx | - 12 | dB | |||
Catatan:
1Angka daya rata-rata hanya informatif, menurut IEEE802.3ae.
2. TWDP angka membutuhkan host board untuk SFF-8431compliant. TWDP dihitung menggunakan kode Matlab yang disediakan dalam klausa 68.6.6.2 dari IEEE802.3ae.
3. 12dB refleksi.
4Kondisi tes penerima stres menurut IEEE802.3ae. Pengujian CSRS mengharuskan papan host sesuai dengan SFF-8431.
5. overload penerima yang ditentukan dalam OMA dan di bawah kondisi stres komprehensif terburuk.
Dimensi Mekanis:
-
