Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Menyoroti: | Kabel Patch Fiber Optik 144 Inti,Kabel Patch Fiber Optik G652D,Kabel Patch SC UPC G652D |
||
Kabel Patch Fiber Optik SC UPC G652D 12 Cabang 144 Inti
1. Fitur
1. Kehilangan balik tinggi
2. Kehilangan penyisipan rendah
3. Kabel patch Lulus RoHS, ISO9001
4. Jaket LZSH atau PVC
5. Ferrule serat optik Tipe CCTC A
Kabel patch umum
2. Aplikasi
1). Ruangan komunikasi
2). FTTH (Fiber to The Home)
3). LAN (Jaringan Area Lokal)
4). FOS (sensor serat optik)
5). Sistem Komunikasi Serat Optik
6). Peralatan yang terhubung dan ditransmisikan serat optik
7). Kesiapan tempur pertahanan
3. Spesifikasi
| Tipe | Standar, Master |
| Gaya | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Serat |
Mode Tunggal/Multimode 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Kabel |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC atau LSZH |
| Cara Pemolesan | UPC, SPC, APC (8°& 6°) |
| Kehilangan Penyisipan |
≤ 0.1dB (Untuk Master Mode Tunggal) ≤ 0.25dB (Untuk Standar Mode Tunggal) ≤ 0.25dB (Untuk Multimode) Diuji oleh JDS RM 3750 |
|
Kehilangan Balik (Mode Tunggal) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Diuji oleh JDS RM3750 |
| Pengulangan | ±0.1dB |
| Suhu pengoperasian | -400C hingga 850C |
|
Persyaratan Geometri ( Mode Tunggal) |
Radius Ujung Ferrule 7mm ≤ R ≤ 12mm (Untuk APC) 10mm ≤ R ≤ 25mm (Untuk Standar) Offset Puncak ≤ 30 μm (Untuk Master) Offset Puncak ≤ 50 μm (Untuk Standar) Undercut -50nm ≤ U ≤ 50nm Diuji oleh DORC ZX-1 |
4. Specifications&Kinerja
| Tipe Serat | Mode Tunggal (Polesan APC) | Multimode (Polesan PC/Datar) | ||
| Parameter | Standar | Kehilangan rendah | Standar | Kehilangan rendah |
| Kehilangan Penyisipan Maksimum | <0.70 | <0.35db | <0.70dB | <0.35dB |
| Kehilangan Balik | >60dB | Tidak ada | ||
| Daya Tahan | 500 Perkawinan | |||
| Suhu Pengoperasian | -40C hingga 80C | |||
| Panjang Gelombang Uji | 1310nm | 850nm | ||
5. Daftar produk
| Boot | Konektor | Tipe Serat | Nomor kabel | Ferrule | Konektor |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simplex Duplex Multi-serat Pita |
PC APC UPC |
1M 2M 3M4M 5M ......... Disesuaikan |
(1) Jaminan Sumber. pemasok jangka panjang menjaga kualitas bahan baku tetap stabil. Semua produk bersertifikat ROHS dan memenuhi permintaan tingkat kualitas ekspor.
(2) Uji Kualitas. 1；Bahan baku akan dimasukkan ke dalam produksi lini produksi hanya setelah lulus inspeksi IQC,
2；IPQC memeriksa lini produksi untuk memastikan bahwa produksi memenuhi persyaratan kualitas.
3；OQC menguji kinerja produk dan memeriksa pengemasan untuk memastikan bahwa setiap produk memenuhi persyaratan kualitas pelanggan
(3) Uji Optik. Produk kami sesuai dengan standar IEC dan ITU
(4) Setidaknya 30% uji spot oleh Departemen Jaminan Kualitas setelah produk selesai.

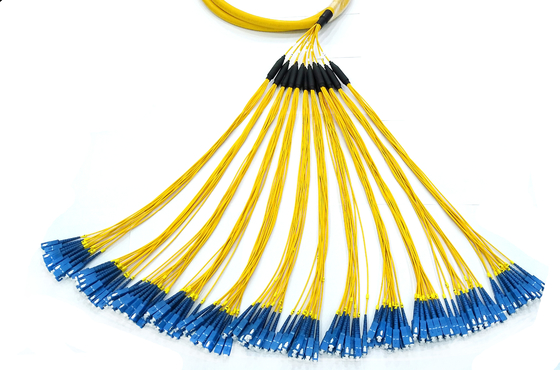

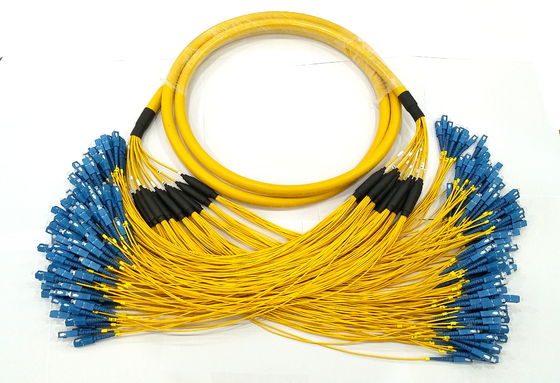

Gambar produk:
Kontak Person: Ms. Lena Liu
Tel: +86-13689534519
Faks: 86-769-86001869
