Jumper Serat Optik LC OM3 Multimode Cabang Multicore 0.5M
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | Jumper serat optik LC 0.5M,Jumper serat optik LC OM3,Jumper serat optik Multimode OM3 |
||
OM3 Multimode Branch Multicore 0.5M LC Fiber Optical Jumper
1. Fitur
1. Kerugian laba yang tinggi
2. Kerugian penempatan rendah
3. Patch cord lulus RoHS, ISO9001
4. Jaket LZSH atau PVC
5. CCTC A Tipe Ferrule serat optik
Kabel tambalan umum
2.Aplikasi
1) Ruang komunikasi
2).FTTH(Fiber ke Rumah)
3).LAN(Jaringan Daerah Lokal)
4).FOS(sensor serat optik)
5).Sistem komunikasi serat optik
6) Peralatan serat optik yang terhubung dan dikirim
7) Kesiapan tempur pertahanan
3Spesifikasi
| Jenis | Standar, Master. |
| Gaya | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| Serat |
Mode tunggal/Multimode 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Kabel |
Simpleks, Dupleks Φ3.0mm, Φ2.0mm, Φ0.9mm PVC atau LSZH |
| Cara Memulihkan | UPC,SPC,APC (8°& 6°) |
| Kerugian Penempatan |
≤ 0,1dB (Untuk Master Mode Tunggal) ≤ 0,25dB (Untuk Standar Mode Tunggal) ≤ 0,25dB (Untuk Multimode) Diuji oleh JDS RM 3750 |
|
Kembali Kerugian (Mode tunggal) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (biasanya 65dB) Diuji oleh JDS RM3750 |
| Kemungkinan diulang | ± 0,1dB |
| Suhu operasi | - 400C sampai 850C |
|
Persyaratan Geometri (Mode tunggal) |
Radius permukaan akhir ferrule 7mm ≤ R ≤ 12mm (Untuk APC) 10mm ≤ R ≤ 25mm (Untuk standar) Offset Puncak ≤ 30 μm (Untuk Master) Offset Puncak ≤ 50 μm (Untuk Standar) Undercut -50nm ≤ U ≤ 50nm Diuji oleh DORC ZX-1 |
4.SpesifikasiPerformasi
| Jenis Serat | Singlemode ((APC Polandia) | Multimode ((PC/Flat Polish) | ||
| Parameter | Standar | Kerugian rendah | Standar | Kerugian rendah |
| Rugi Penempatan Maksimal | <0.70 | < 0,35 dB | < 0,70dB | < 0,35dB |
| Kembali Kehilangan | > 60dB | Tidak ada | ||
| Daya tahan | 500Perawan | |||
| Suhu operasi | -40C sampai 80C | |||
| Panjang gelombang uji | 1310nm | 850nm | ||
5. Daftar produk
| Sepatu | Konektor | Jenis Serat | Nomor kabel | Ferrule | Konektor |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simpleks Duplex Multi-serat Ribbon |
PC APC UPC |
1M 2M 3M4M 5M ......... Disesuaikan |
(1)Jaminan Sumber. pemasok jangka panjang menjaga kualitas bahan baku stabil. semua produk yang bersertifikat ROHS dan memenuhi permintaan ekspor tingkat kualitas.
(2)Tes kualitas.1;Bahan baku akan dimasukkan ke dalam produksi lini produksi hanya setelah lulus pemeriksaan IQC,
2; IPQCmemeriksa jalur produksi untuk memastikan bahwa produksi memenuhi persyaratan kualitas.
3;OQC menguji kinerja produk dan memeriksa kemasan untuk memastikan bahwa setiap produk memenuhi persyaratan kualitas pelanggan
(3)Tes optik. Produk kami memenuhi standar IEC dan ITU
(4) Setidaknya 30% uji spot oleh Departemen Penjaminan Mutu setelah produk selesai.

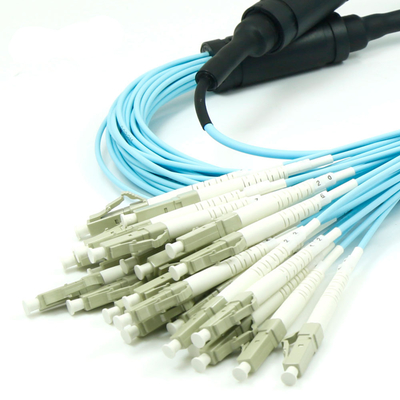

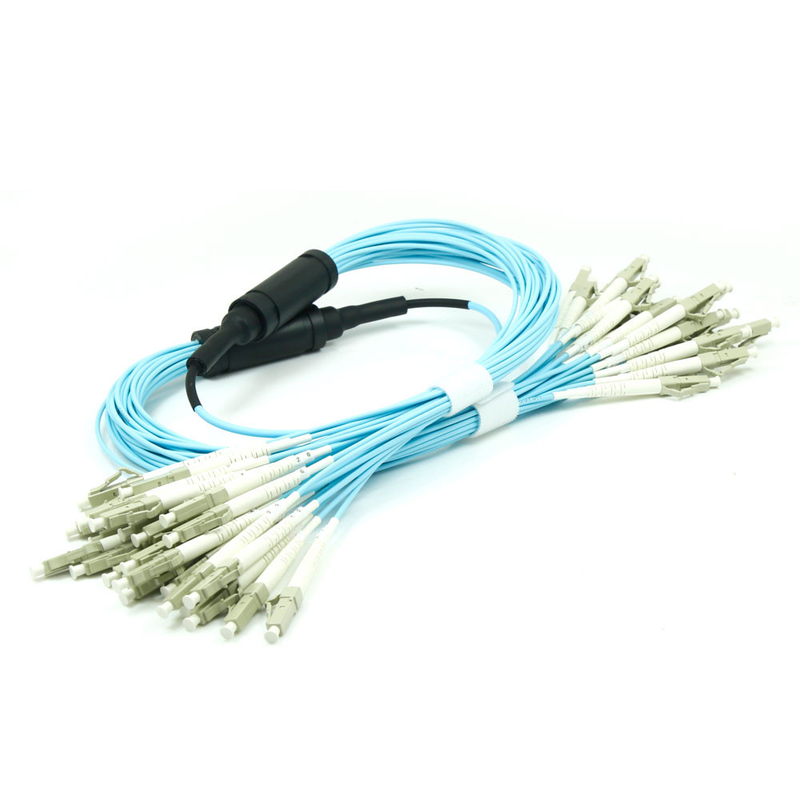

Gambar produk:
-
