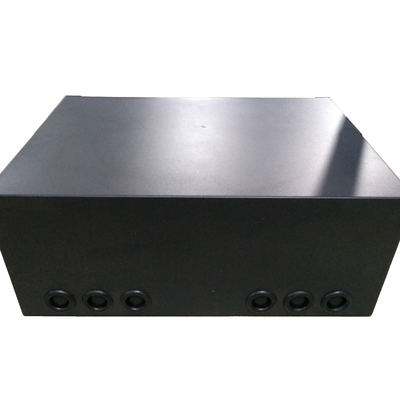

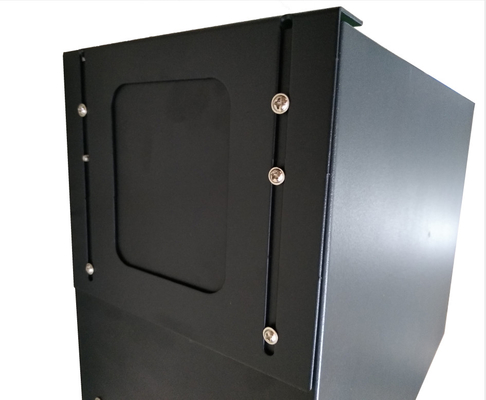

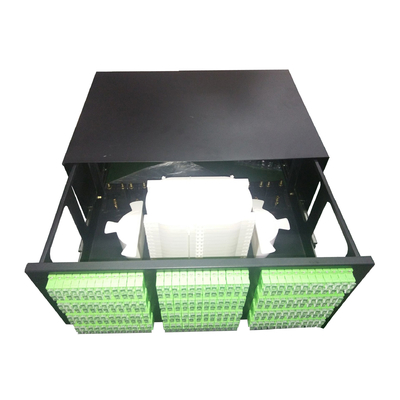

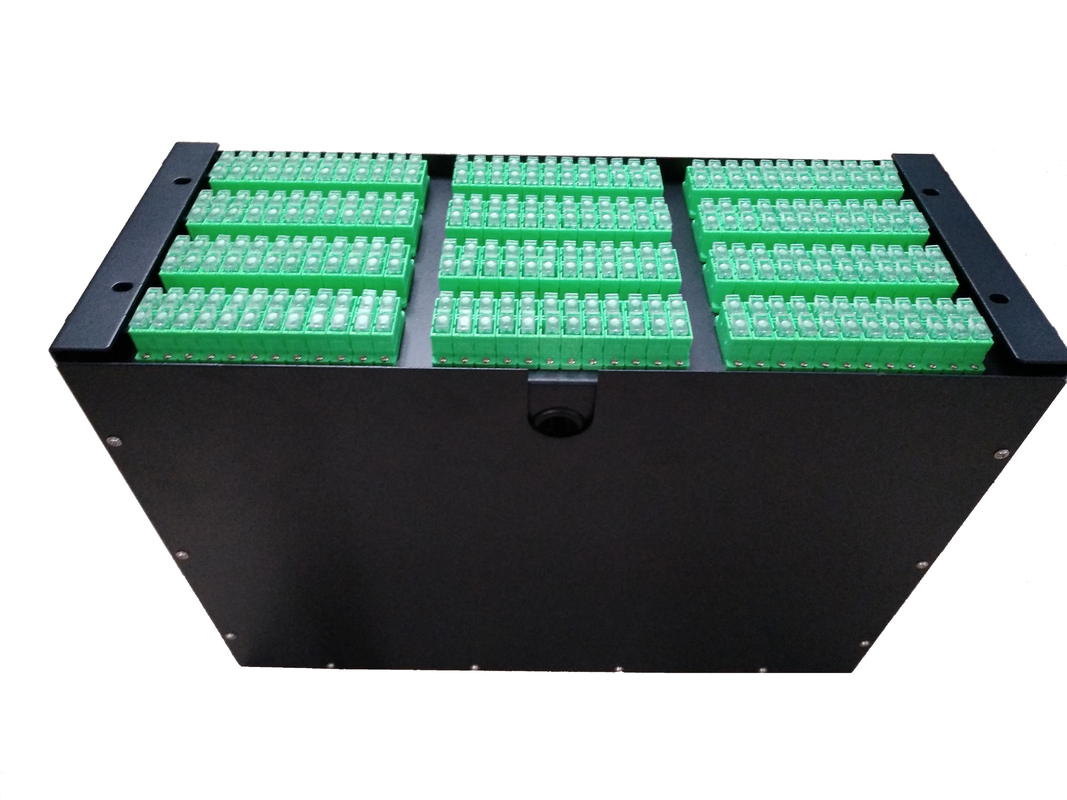

288 Core SC Duplex ODF 4U Rack Mount Patch Panel
| Type: | Slide Draw | Apply port: | SC/FC/LC/ST |
| Material: | Cold rolled steel sheet | Color: | Black |
| Size: | 130*300*4Umm | Fiber Capacity: | 144 |
| High Light: | ODF 4U Rack Mount Patch Panel,4U SC Duplex Patch Panel,4U 288 Core Patch Panel |
||
Panel Patch Mount Rak ODF Dupleks SC 288 Inti 4U
Panel Patch Mount Rak Fiber Optik Adaptor Dupleks SC 19" 4 U dengan jalur geser ODF
Pendahuluan:
Panel patch fiber optik tipe laci geser logam adalah peralatan tambahan untuk pengkabelan terminal dalam jaringan komunikasi transmisi serat optik, yang cocok untuk sambungan kabel optik dalam ruangan secara langsung
dan koneksi cabang, serta melindungi serat.
Dilengkapi dengan adaptor SC/APC dan pigtail, telinga pemasangan rak dipasang pada kotak dengan sekrup di pabrik, saat konstruksi di lokasi, ambil dan pasang di rak.
Fitur:
- Berlaku dalam terminasi dan struktur standar 19",
- Desain geser logam
- pemasangan rak dalam bingkai distribusi optik ODF
- Cocok untuk adaptor FC, SC, ST, LC, E2000
- Lembaran baja canai dingin, dengan penyemprotan elektrostatik
- Ukuran kotak: 430*300*6U
Panel Patch Struktur
Termasuk 3 bagian: badan kotak, komponen internal, konektor serat optik pelindung.
1. Casing badan kotak
nyaman untuk membuka dan memasang, memiliki perangkat ground tegangan tinggi untuk komponen logams.2
. Komponen internal terutama 3 item:A. dukungan: badan struktur internal, digunakan untuk dukungan internal;
B.
Baki sambungan: untuk menyimpan konektor serat optik, anggota penguats dan serat yang tersisa,sisa
panjang serat optik≥1.6m, radius tekukan≥37.5mm, juga memiliki catatan untuk mengidentifikasiserat; C. perangkat tetap
:untuk memperbaiki selubung kabel optik, anggota penguat dan pigtail kabel.Perlindungan
bagian dari konektor serat optik: selongsong dan kelenjar karet kabelAplikasi:
1. Telekomunikasi
2. CATV
3. LAN & WAN
4. Jaringan
5. Broadband
Spesifikasi
Tipe
| Dimensi |
(mm) Jumlah/ |
(inti) Ukuran karton |
(mm) Jumlah/ |
karton (pc) G.w |
(kg) GPSM-1U-SC12 |
| 430*300*1U | 12 | 485*420*350 | 5 | 29 | GPSM-2U-FC48 |
| 24 | 485*420*350 | 5 | 29 | GPSM-2U-FC48 | |
| 48 | 500*355*550 | 5 | 29 | GPSM-2U-FC48 | |
| 430*300*2U | 48 | 500*355*550 | 4 | 26.5 | GPSM-4U |
| 430*300*4U | 192 | 500*350*540 | 1 | 18.9 |


-
