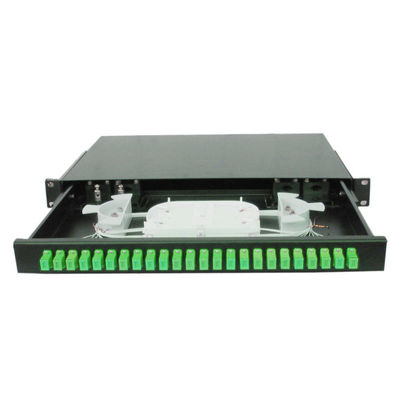

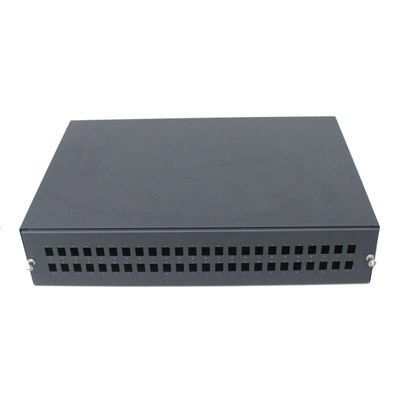

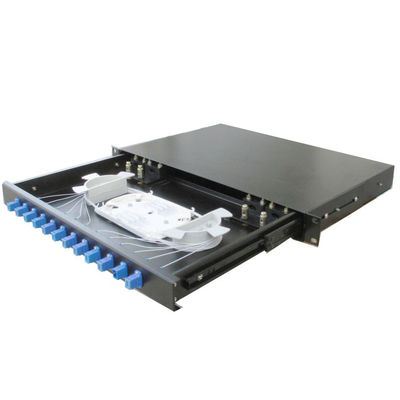

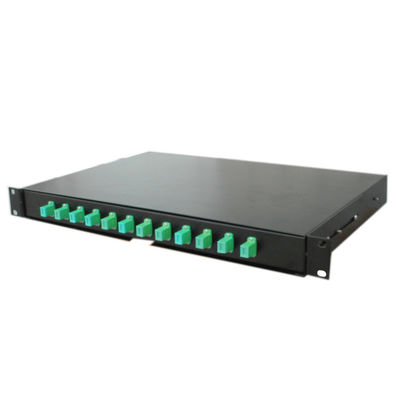

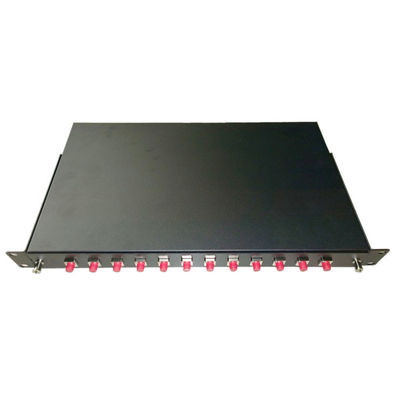

Panel Patch Rak standar 19'' tipe laci geser 12-192core dengan adaptor FC SC LC ST
Aplikasi:
Produk ini dapat digunakan pada terminal kabel optik, berbagai jenis dan struktur,
diameter yang berada dalam 18mm() baki.
Fitur struktural:
- Semua indeks properti sesuai dengan Standar Nasional YD/T925—1997.
- Badan menggunakan lembaran baja canai dingin Kekuatan perekat yang kuat, artistik dan tahan lama.
- Desain khas dari 1-2 pintu masuk kabel dan keluaran serat 1-24 inti memastikan fleksibilitas.
- Pintu masuk kabel disegel dengan NBR tahan minyak untuk meningkatkan fleksibilitas. Pengguna dapat memilih untuk menusuk
- pintu masuk dan keluar.
- Baki peleburan serat yang tumpang tindih dan unit bumi isolasi terpisah membuat disposisi inti,
- memperluas kapasitas dan kabel-tanah yang fleksibel, nyaman dan aman.
Spesifikasi teknis utama:
Ukuran Eksternal: (panjang×lebar×tinggi) 430x250x1U
Berat: 3.5kg
radius gulungan serat optik: ≥40mm
kehilangan tambahan dari baki serat: tidak ada
panjang serat yang tersisa di baki:≥1.6m
kapasitas serat: 48 inti
suhu kerja: - 400C ~ + 600C
tahan tekanan lateral: 500N
tahan guncangan: 750N
IV, Operasi
Kupas kabel, lepaskan selubung luar dan dalam, serta tabung kontrak longgar, dan bersihkan
mengisi gemuk, meninggalkan serat 1.1～1.6m dan inti baja 20～40mm.
Perbaiki kartu penekan kabel dan kabel, serta inti baja penguat kabel.
Masukkan serat ke dalam baki peleburan dan penyambungan, perbaiki tabung kontrak panas dan tabung yang dilebur ke salah satu
menghubungkan serat. Setelah meleleh dan menghubungkan serat, pindahkan tabung kontrak panas dan tabung yang dilebur dan
perbaiki tongkat inti penguat stainless (atau kuarsa), pastikan titik sambungan berada di tengah
pipa selubung. Panaskan pipa untuk membuat keduanya menjadi satu. Masukkan sambungan yang dilindungi ke dalam peletakan serat
baki. (satu baki dapat meletakkan 12 inti)
Letakkan serat yang tersisa di baki peleburan dan penyambungan secara merata, dan perbaiki serat yang menggulung dengan pengikat nilon. Gunakan
baki dari bawah ke atas. Setelah semua serat terhubung, tutup lapisan atas dan perbaiki.
Posisikan dan gunakan kabel arde sesuai dengan rencana proyek.
Daftar Kemasan
badan utama kotak terminal: 1 buah kain amplas pemoles: 1 buah
tanda peleburan dan penyambungan: 1 buah
selongsong susut panas: 2～24 buah
pengikat: 4～24 buah
Spesifikasi:
| Tipe |
GPZ/JJ-CLA |
| Dimensi (mm) |
430*250*1U/2U/3U/4U |
| Adaptor yang cocok |
FC/LC/SC/ST,APC/UPC/PC |
| Kapasitas Serat (inti) |
12,24,48,,96 (pelat panel dapat diubah) |
| Bahan |
Lembaran baja canai dingin |
Informasi pemesanan:
| Tipe |
Dimensi (mm) |
Kapasitas maks (inti) |
Keterangan |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Lembaran baja canai dingin, dengan penyemprotan elektrostatik, cocok untuk adaptor FC, SC, ST, LC. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Informasi pengepakan:
| Tipe |
Ukuran karton dalam
(mm)
|
Berat
(kg)
|
Ukuran pengepakan
(mm)
|
Berat
(kg)
|
Tidak./ karton |
| GPZ/JJ-CLASC12 |
465*330*75 |
5.5 kg |
485*420*350 |
29.0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6.2kg |
500*355*550 |
26.3kg |
4 |
