Panel Patch Rak Mount Splitter Serat Optik 1U 1X2
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | Panel Patch Rak Mount Splitter 1X2,Panel Patch Splitter 1X2,Panel Patch Odf 1U |
||

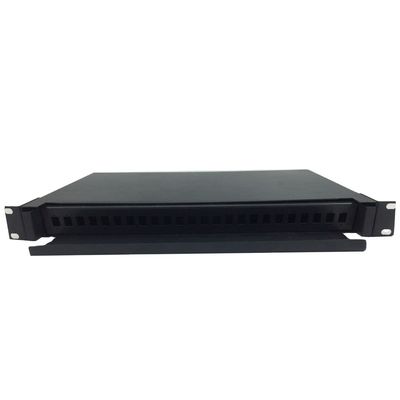

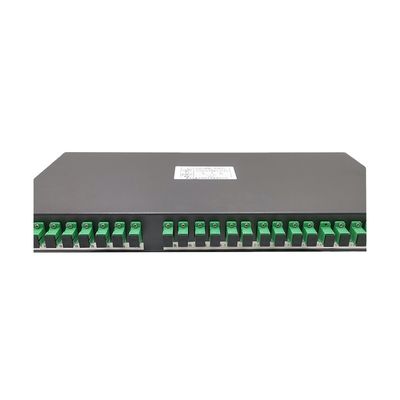

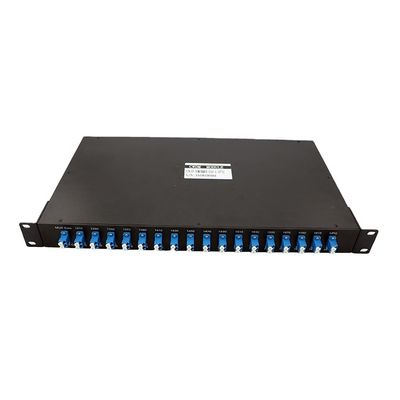

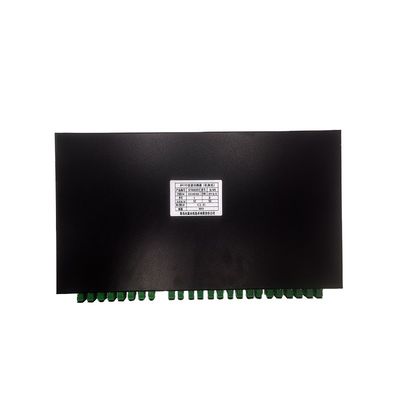

Panel Patch Mount Rak Splitter 1U Fiber Optik Odf 1X2

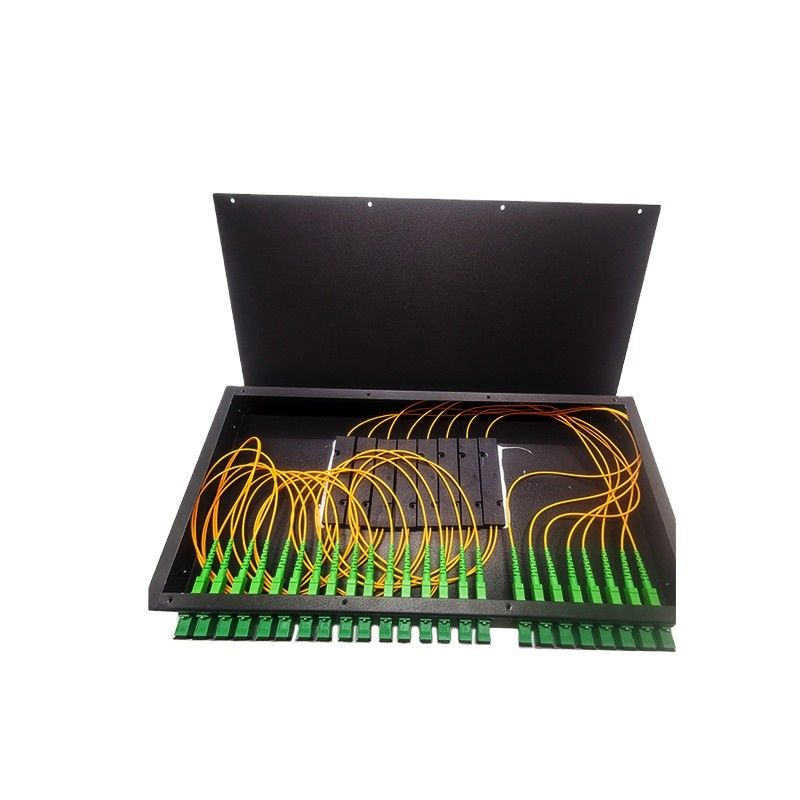

Panel patch fiber optik odf 1U rak mount 24 port 24 inti Pasang 8 buah Splitter 1X2
1. Pengantar Produk
Multiplexer pembagian panjang gelombang padat (DWDM) didasarkan pada teknik filter membran dan desain pengemasan mikro-optik ikatan logam non-fluks eksklusif, dalam panjang gelombang ITU untuk mencapai uplink dan downlink. Ini menyediakan panjang gelombang pusat saluran ITU, kehilangan penyisipan rendah, isolasi saluran tinggi, konsumsi daya rendah, karakteristik pita lebar, tidak ada loop lem, stabilitas termal dan keandalan yang sangat baik, dan sebagainya. Dalam sistem jaringan telekomunikasi, dapat digunakan untuk sinyal optik uplink atau downlink.
2. Spesifikasi Teknis
| Parameter | 4 Saluran | 8 Saluran | 16 Saluran | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| Panjang Gelombang Saluran (nm) | 1270~1610 | ||||||||||
| Akurasi panjang gelombang pusat (nm) | ±0.5 | ||||||||||
| Jarak Saluran (nm) | 20 | ||||||||||
| Pita lulus saluran (@-0.5dB bandwidth (nm) | >14 | ||||||||||
| Kehilangan Penyisipan (dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| Kesamaan Saluran (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| Riak Saluran (dB) | 0.3 | ||||||||||
| Isolasi (dB) | Berdekatan | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| Tidak berdekatan | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| Sensitivitas Suhu Kehilangan Penyisipan (dB/℃) | <0.005 | ||||||||||
| Pergeseran Suhu Panjang Gelombang (nm/℃) | <0.002 | ||||||||||
| Kehilangan Ketergantungan Polarisasi (dB) | <0.1 | ||||||||||
| Dispersi Mode Polarisasi (PS) | <0.1 | ||||||||||
| Directivity (dB) | >50 | ||||||||||
| Kehilangan Pengembalian (dB) | >45 | ||||||||||
| Penanganan Daya Maksimum (mW) | 500 | ||||||||||
| Suhu Pengoperasian (℃) | -5~+75 | ||||||||||
| Suhu Penyimpanan (℃) | -40~85 | ||||||||||
| Dimensi paket (mm) | 1. L100 x W80 x H10 (Modul 2 CH~8CH) | ||||||||||
| 2. L120xW800xH18 (Modul 9 CH~18CH) | |||||||||||
Keterangan: Di atas tanpa konektor, jika dengan konektor, tambahkan 0.2dB lagi.
3. Aplikasi
4. Fitur
- Kehilangan Penyisipan Rendah
- Isolasi Saluran Tinggi
- Jalur optik bebas epoksi
- Stabilitas termal dan keandalan yang sangat baik
- Kepatuhan telcordia GR-1221 dan Standar Perlindungan Lingkungan RoHS
5. Informasi Pemesanan
| Konfigurasi | No. Saluran | Saluran | Jenis Pigtail | Panjang serat | Dimensi (mm) | Konektor |
| M=Mux D=Demux |
04=4 Saluran 08=8 Saluran 16=16 Saluran
N=N Saluran …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=khusus… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=lainnya |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U Rak |
0=Tidak ada 5=lainnya |
-
