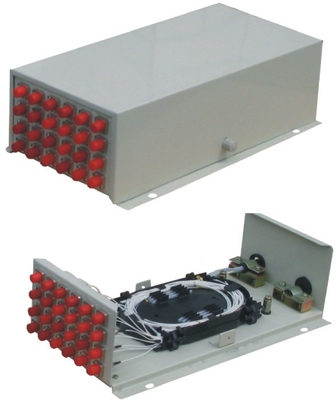

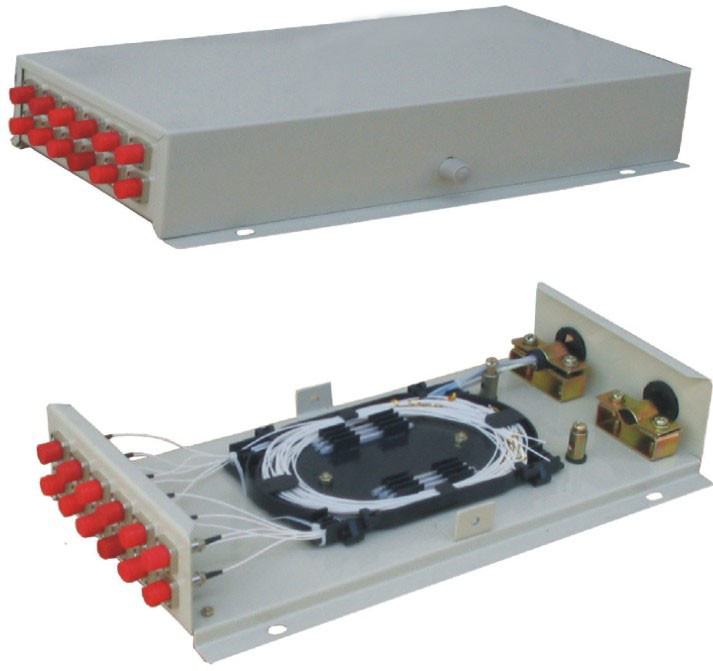

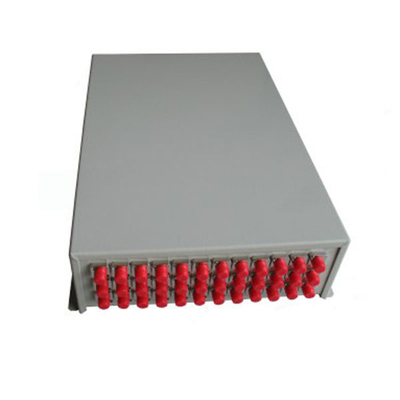

48 Core Wall Mounted FC ST ROSH Optical Junction Box

Kotak Sambungan Optik FC ST ROSH yang Dipasang di Dinding 48 Inti

Kotak Terminal Fiber Optik Panel Patch yang Dipasang di Dinding GPZ-48A,12 inti, 24 inti, 48 inti

Aplikasi:

Produk ini dapat digunakan pada terminal kabel optik, berbagai jenis dan struktur, yang diameternya berada dalam baki 18mm.

Fitur struktural:

1. Semua indeks properti sesuai dengan Standar Nasional YD/T814-1996.

2. Badan menggunakan lembaran baja canai dingin, dan permukaannya menggunakan teknik plastik tiup redup. Gaya rekat yang kuat, artistik dan tahan lama.

3. Desain khas dari 1～2 pintu masuk kabel dan keluaran serat 1～48 inti memastikan fleksibilitas.

4. Pintu masuk kabel dan keluaran serat disegel dengan NBR tahan minyak untuk meningkatkan fleksibilitas. Pengguna dapat memilih untuk menusuk pintu masuk dan keluar.

5. Baki peleburan serat yang tumpang tindih dan unit arde isolasi terpisah membuat penataan inti, memperluas kapasitas dan kabel-earthen fleksibel, nyaman dan aman.

Spesifikasi Teknis Utama

1. Ukuran Eksternal: (panjang×lebar×tinggi) 330×183×70/100

2. Berat: 1.7/2kg

3. radius lilitan serat optik: ≥40mm

4. kerugian tambahan dari baki serat: tidak ada

5. panjang serat yang tersisa di baki: ≥1.6m

6. kapasitas serat: 48 inti

7. suhu kerja: - 400C ~ + 600C

8. tahan tekanan lateral: 500N

9. tahan guncangan: 750N

Operasi

1. Kupas kabel, lepaskan selubung luar dan dalam, serta tabung kontrak longgar, dan bersihkan gemuk pengisi, sisakan serat 1.1～1.6m dan inti baja 20～40mm.

2. Perbaiki kartu penekan kabel dan kabel, serta inti baja penguat kabel.

3. Masukkan serat ke dalam baki peleburan dan penyambungan, perbaiki tabung kontrak panas dan tabung yang dilebur ke salah satu serat penyambung. Setelah melebur dan menyambung serat, pindahkan tabung kontrak panas dan tabung yang dilebur dan perbaiki tongkat inti penguat stainless (atau kuarsa), pastikan titik penyambungan berada di tengah pipa selubung. Panaskan pipa untuk membuat keduanya menjadi satu. Masukkan sambungan yang dilindungi ke dalam baki peletakan serat. (satu baki dapat meletakkan 12 inti)

4. Letakkan serat yang tersisa di baki peleburan dan penyambungan secara merata, dan perbaiki serat lilitan dengan pengikat nilon. Gunakan baki dari bawah ke atas. Setelah semua serat tersambung, tutup lapisan atas dan perbaiki.

5. Posisikan dan gunakan kabel arde sesuai dengan rencana proyek.

6. Tutup penutupnya. Dapat dipasang di dinding atau dalam garis horizontal.
