45 Db 4 CH Compact Mini CWDM Untuk Penerima Optik
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | Mini CWDM,CWDM kompak,45 Db 4 CH CWDM |
||
45 Db 4 CH Mini CWDM Ringkas untuk Penerima Optik

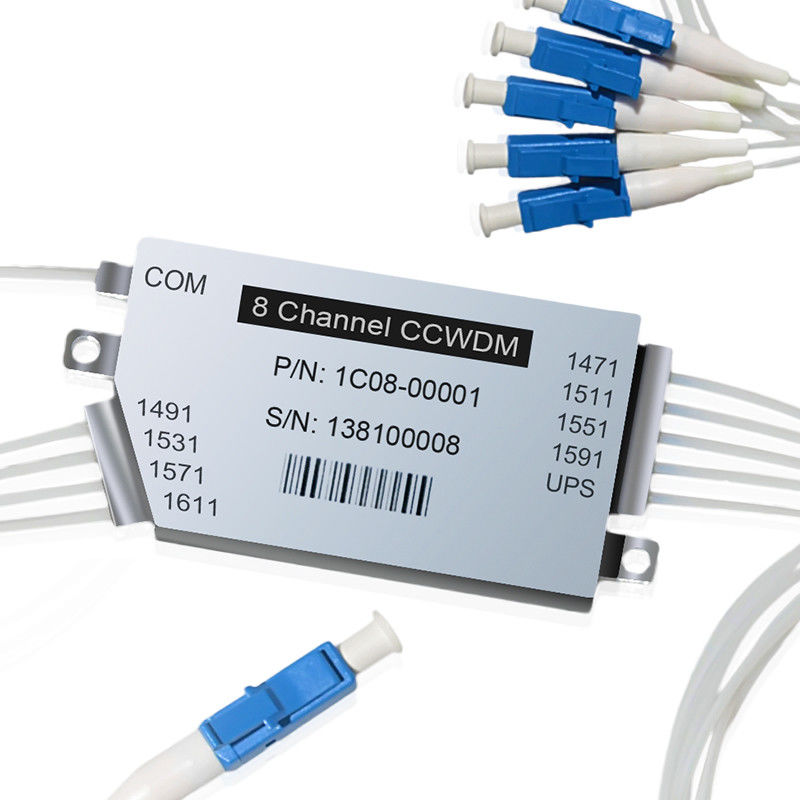

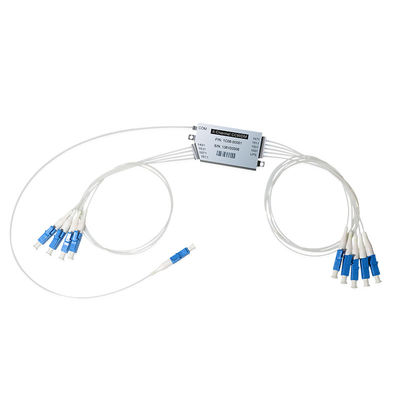

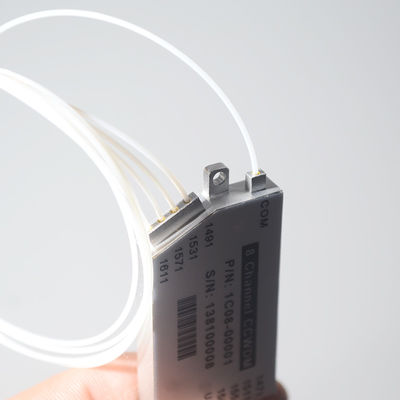

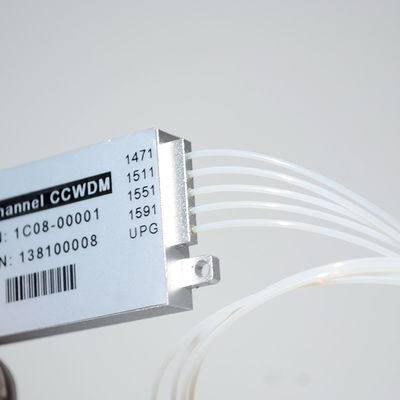

Modul CCWDM 4/8 saluran 4/8-CH Compact CWDM Mux/Demux Mini CWDM untuk Penerima Optik
Deskripsi
CY COMUkuran ringkas Coarse Wavelength Division Multiplexers (Mini CWDM, Compact CWDM, CCWDM), adalah modul optik terintegrasi menggunakan platform bangku optik milik CY COM yang dapat secara signifikan meningkatkan kinerja optik, sekaligus mengurangi biaya produksi. Bandingkan dengan modul CWDM standar umum, CY COM Mini CWDM membutuhkan ukuran paket yang jauh lebih kecil. Lebih banyak ruang dapat dihemat dalam aplikasi dan sementara itu kinerja dan parameter juga lebih baik.
Semua modul CWDM CY COM memenuhi syarat Telcordia. (Memenuhi TELCORDIA GR-1221-CORE) Coarse Wavelength Division Multiplexing (CWDM) adalah pilihan yang sangat baik untuk meningkatkan kapasitas bandwidth sambil menjaga biaya tetap rendah. Keluarga modul ABS sambungan/pigtailed 6com, berdasarkan teknologi Thin Film Filter (TFF) standar dengan pengemasan eksklusif, menawarkan dimensi komponen terkecil yang dikombinasikan dengan kinerja dan keandalan yang luar biasa.
Fitur
1) Kehilangan Sisipan Rendah
2) Isolasi Saluran yang Sangat Baik
3) Stabilitas & Keandalan Tinggi
4) Biaya Rendah
5) Ukuran Ringkas
Aplikasi
Tambahkan/Lepas Saluran CWDMCWDM
Tautan Optik Serat CATV
Mengakses Jaringan LAN
Komunikasi Jarak Pendek
Spesifikasi:
|
Parameter
|
Satuan
|
Spesifikasi
|
||||
|
1
|
Rentang Panjang Gelombang Operasi
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Jarak Saluran
|
---
|
20nm
|
100GHz
|
||
|
3
|
Lebar Jalur Lulus Saluran (@-0.5dB bandwidth)
|
nm
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
Kuantitas Saluran
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Maks. Riak Jalur Lulus
|
dB
|
<0.35
|
<0.4
|
||
|
6
|
Maks. Kehilangan Sisipan Saluran
|
dB
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
Min. Isolasi Saluran yang Berdekatan
|
dB
|
>30
|
>25
|
||
|
8
|
Min. Isolasi Saluran Non-Berdekatan
|
dB
|
>45
|
>35
|
||
|
9
|
Min. Isolasi Saluran Ekspres
|
|
>13
|
>12
|
||
|
10
|
Min. Kehilangan Balik
|
dB
|
≥45
|
|||
|
11
|
Maks. PDL
|
dB
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
Sensitivitas Suhu Kehilangan Sisipan
|
dB/℃
|
<0.005
|
|||
|
13
|
Pergeseran Suhu Panjang Gelombang
|
nm/℃
|
<0.002
|
|||
|
14
|
Penanganan Daya Maks.
|
mW
|
300
|
|||
|
15
|
Directivity
|
dB
|
≥50
|
|||
|
16
|
Rentang Suhu Operasi
|
℃
|
-40 hingga +80
|
|||
|
17
|
Rentang Suhu Penyimpanan
|
℃
|
-40 hingga +85
|
|||
|
18
|
Jaket Serat & Panjang Serat
|
cm
|
Sesuaikan
|
|||
|
19
|
Dimensi Paket – 1
|
mm
|
100 * 80 * 10 atau Sesuaikan
|
|||
|
20
|
Dimensi Paket – 2
|
mm
|
Kompatibel dengan LGX
|
|||
|
21
|
Dimensi Paket – 3
|
mm
|
19” 1U Rak Terpasang
|
|||
|
22
|
Jenis Konektor
|
--
|
SC/LC/FC atau Sesuaikan
|
|||
|
23
|
Jenis Serat dan Warna Jaket
|
|
G.652D / G.657 A1 (atau Sesuaikan)
|
|||
-
